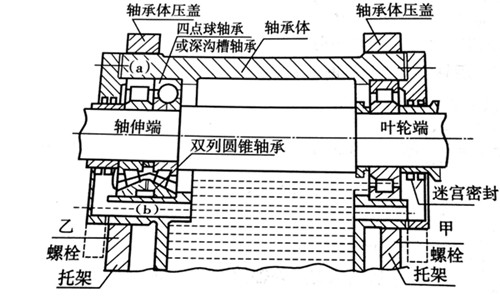

目前，渣漿泵中軸承組件結構型式很多，軸承配件也不相同，推薦兩種軸承配組型式（如圖1-10所示a和b兩種）供參考：

現將本軸承組件結構特點簡介如下：
     1. a型結構
      這種軸承組件結構型式是后軸承取一盤圓柱軸承來承受經向力和一盤四點接觸球軸承（或深溝槽球軸承，在計算壽命允許條件下可優選此軸承）來承受軸向力。這種配組形勢式常用于單級泵、兩極串聯泵或多級串聯但串聯總壓力四點球軸承可以承受的多級串聯泵
      這兩種軸承均為純滾動軸承，運轉中產生熱量小，且這兩種軸承幾何形狀簡單、制造質量可靠。需要說明一點，四點接觸球軸承滾體的粒數有的廠家生產的軸承是奇數、有的廠家是偶數。實踐證明，滾體粒數為奇數的更好些。
     2. b型結構
       這種軸承組件結構型式是后軸承只取一盤雙列圓錐子軸承，同時承受的軸向力和徑向力。這種軸承的特點是承載能力大，故常用于多級串聯泵。
       這種軸承有如下不足之處：
      （1） 由于該軸承幾何形狀復雜，滾體個滾道均為錐型，故制造是常采用分配作法。所以，兩個內座圈，不呢個相互調頭安裝，必須對號入座。
      （2） 這種軸承的滾體大端端面與內座圈與之相配的擋肩端面呈滑動磨擦，故其運轉時的溫度會高一些。
